Подробная инструкция как настроить спутниковую тарелку самому: расчёт азимута, наклон, поляризация конвертера, поиск сигнала. С приборами и без, типичные ошибки. Настройка от 1 200 ₽, выезд бесплатно, гарантия 3 месяца.
- Перед монтажом — рассчитать азимут и угол места по своему адресу через калькулятор
- Главное правило — точная фиксация направления, миллиметровое отклонение убивает сигнал
- Без измерителя сигнала можно настроить только по бипперу ресивера — медленно и неточно
- Самостоятельная настройка реальна за 2–3 часа, мастер с прибором делает за 30 минут — от 1 200 ₽
Спутниковая тарелка устроена просто, но требует точности — наклон зеркала и поворот конвертера задаются с точностью до градуса. Без подготовки можно потратить выходной и не поймать сигнал. Разбираем как самостоятельно рассчитать параметры под свой адрес, какие инструменты нужны и в какой последовательности крутить, чтобы поймать спутник с первого раза.
7 шагов подготовки перед настройкой
7 шагов подготовки перед настройкойПоловина успеха — правильная подготовка. Если упустить шаг, можно полдня крутить тарелку впустую.
1. Выбрать спутник
1. Выбрать спутникДля Триколор — Eutelsat 36C и 36B (позиция 36° в.д.). Для НТВ+ — Eutelsat 36B. Для МТС ТВ — ABS-2A (75° в.д.). Для бесплатных открытых каналов — Hot Bird 13B/C/D/E (13° в.д.) или Astra 4A (5° в.д.).
Что проверить самому: Спутник определяет провайдер ТВ. Если уже купили оборудование Триколор — спутник заданный, выбора нет. Если открытая система — выбираете под нужный пакет каналов.
2. Рассчитать азимут и угол места
По адресу и выбранному спутнику нужны два параметра: азимут (направление в градусах от севера) и угол места (наклон тарелки к горизонту). Считаются на онлайн-калькуляторах вроде dishpointer.com или satbeams.com.
Что проверить самому: Для центра России и Eutelsat 36B/C: азимут около 165–170°, угол места 22–26°. Уточняйте на калькуляторе по своему точному адресу — разница даже в 10 км влияет.
3. Выбрать место установки
В сторону рассчитанного азимута должна быть прямая видимость на южное небо — без деревьев, домов, балконных козырьков. Для Eutelsat 36° смотрим на юг с лёгким уклоном на восток.
Что проверить самому: Стоя на месте будущей установки, посмотрите по компасу на азимут и поднимите взгляд на угол места. Если видите чистое небо — место подходит. Если ветка дерева или крыша — ищем другую точку.
4. Подготовить инструмент
4. Подготовить инструментМинимум: гаечные ключи 10, 13, 17, отвёртка крестовая, изолента, F-разъёмы и нож для зачистки кабеля. Желательно: компас (можно в телефоне), уровень, измеритель спутникового сигнала.

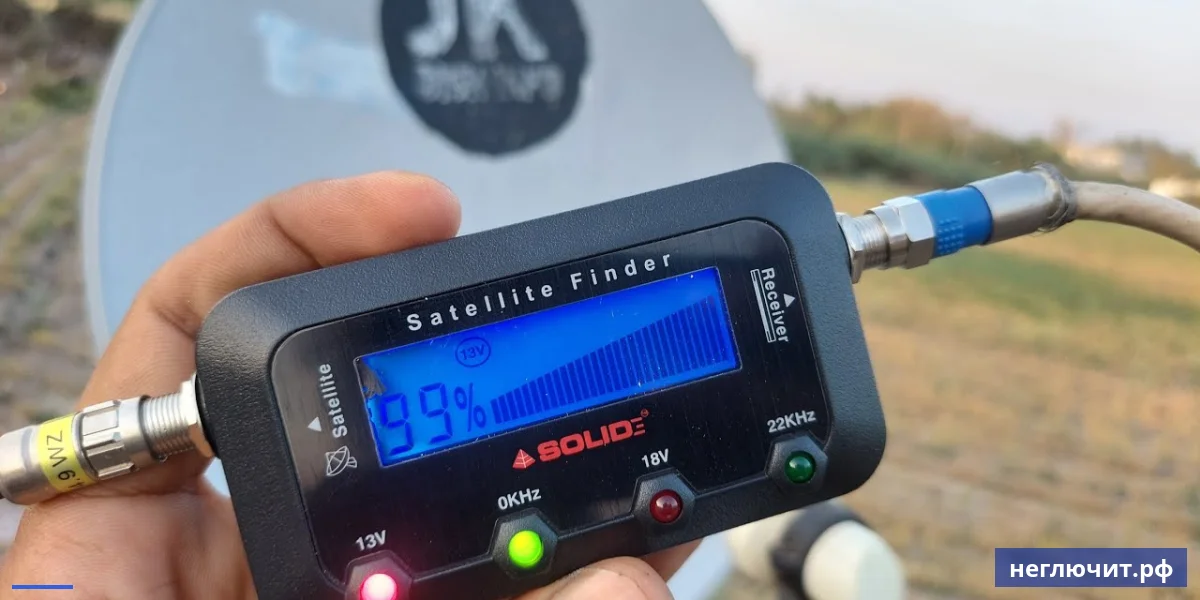

Что проверить самому: Измеритель сигнала (SatFinder) можно купить за 1 000–3 000 ₽ — он показывает уровень сигнала в реальном времени и сильно упрощает настройку. Без него — крутим по биппер на ресивере, дольше.
5. Собрать конструкцию на земле

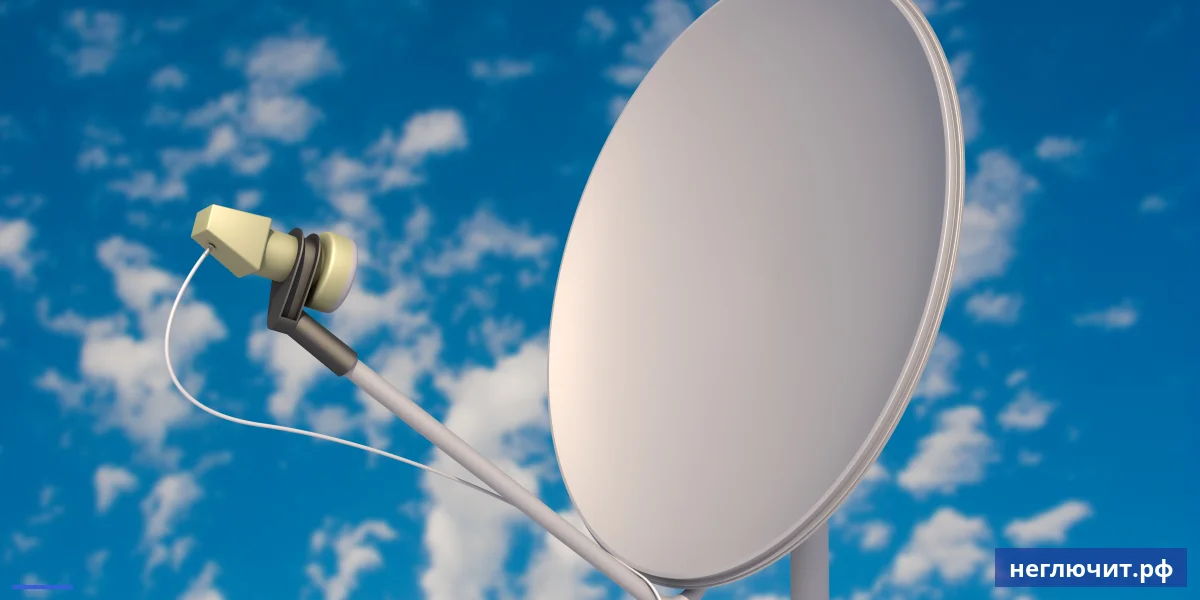

Зеркало тарелки, кронштейн, держатель конвертера — всё собирается на земле перед установкой. Конвертер должен быть на расстоянии 50 см от центра зеркала (зависит от модели — в инструкции точное значение).
Что проверить самому: Болты затягиваем не до упора — оставляем небольшой люфт чтобы потом крутить тарелку при настройке. После настройки затягиваем намертво.
6. Установить кронштейн на стену
Кронштейн крепим анкерными болтами в кирпич или бетон, не в штукатурку. На пустотелую стену — через химический анкер. Кронштейн должен быть строго вертикален — проверяем уровнем.
Что проверить самому: Если кронштейн наклонён — все расчёты азимута и угла собьются. Уровень строго перпендикулярен земле, иначе тарелка постоянно будет «не туда».
7. Протянуть кабель в квартиру
Коаксиальный кабель RG-6 с двойной экранировкой от тарелки до ресивера. Длина минимально необходимая — каждый метр кабеля немного ослабляет сигнал. На улице кабель должен быть в защитном гофре.
Что проверить самому: F-разъёмы накручиваем винтового типа — не пайка. Затягиваем до упора, без люфта. На уличный конец — гидроизоляция термоусадкой или специальной мастикой.
Пошаговая настройка тарелки на сигнал
- Установите тарелку на кронштейн. С небольшим люфтом — чтобы можно было крутить азимут влево-вправо и наклон вверх-вниз. Болты затянуты не до конца.
- Подключите конвертер и кабель. Кабель в LNB конвертера через F-разъём. Другой конец кабеля — в ресивер дома. Включите ресивер, на ТВ должен появиться экран меню.
- Выставите наклон по углу места. На задней стороне тарелки шкала с делениями. Выставите рассчитанный угол места (обычно 22–26° для центра России). Зафиксируйте болты на угле наклона.
- Поверните тарелку по азимуту примерно. По компасу установите направление на ваш расчётный азимут (~165–170° для центра РФ). Это приблизительная точка отсчёта.
- В меню ресивера откройте «Уровень сигнала». Это или экран настройки антенны, или специальное меню инсталлятора. Должно быть два индикатора: уровень сигнала (есть ли вообще сигнал с тарелки) и качество (тот ли это спутник и достаточно ли мощности).
- Медленно крутите тарелку по азимуту. Маленькими шагами по 1–2 см влево-вправо. Следите за уровнем сигнала на ТВ или измерителе. Должен появиться отклик — стрелка зашевелится, появятся проценты.
- Найдя сигнал, доведите качество до максимума. После появления сигнала медленно крутите и азимут, и наклон по чуть-чуть. Цель — максимизировать показатель качества. Норма для уверенного приёма: уровень 75%+, качество 60%+.
- Закрутите все болты и проверьте поляризацию. Когда сигнал максимальный — затяните болты намертво. Если качество всё равно низкое — поверните конвертер вокруг своей оси на ±5–10° (поляризация). Часто это даёт +20% качества.
Что можно сделать самому — реалистично
- Рассчитать параметры спутника через онлайн-калькулятор по адресу
- Выбрать место установки с прямой видимостью на южное небо
- Собрать тарелку и кронштейн на земле по инструкции
- Использовать SatFinder за 1 500 ₽ для поиска сигнала без помощника
- Настроить азимут по компасу телефона с точностью до 5°
- Проверить уровень сигнала через меню ресивера
- Зафиксировать тарелку при найденном максимальном сигнале
- Защитить кабель от воды термоусадкой и гофрой
Симптом → Причина → Решение
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Уровень сигнала есть, качества нет | Тарелка ловит сигнал не того спутника | Проверить расчёт азимута, повернуть тарелку на ±5° и проверить снова. Возможно нужен соседний спутник из той же группы |
| Качество скачет от 0 до 60% | Тарелка на грани приёма, нужна точная подстройка | Медленно крутить азимут и наклон по миллиметрам, искать максимум. Иногда помогает поворот конвертера |
| Уровня сигнала вообще нет | Нет цепи питания конвертера или поломан LNB | Проверить кабель и F-разъёмы. Поменять конвертер на заведомо рабочий |
| Каналы появились, но в дождь пропадают | Сигнал на минимуме — едва хватает на ясную погоду | Перенастроить точнее. Если максимум всё равно низкий — нужна тарелка большего диаметра |
| Тарелка после ветра сбилась | Болты крепления не затянуты до конца, слабый кронштейн | Перенастроить, затянуть намертво. Если повторяется — усилить кронштейн |
| Конвертер запотевает изнутри | Гидроизоляция F-разъёма повредилась | Просушить, поменять F-разъём, обмотать новой термоусадкой и мастикой |
| Картинка квадратиками в солнечную погоду | Раз в год — «солнечная интерференция», солнце за спутником | Это нормальное физическое явление, длится 5–10 минут. Не настройка |
| Резко все каналы пропали | Кабель перебит, обрыв конвертера, гроза | Проверить кабель по всей длине. Если был грозовой сезон — замена конвертера |
Когда самому лучше не браться
- Установка тарелки на крыше многоэтажки или на высокой мачте без снаряжения
- Нет компаса, смартфона или базового представления об азимуте
- Прямой видимости на южное небо нет — нужен сложный подбор места
- Многоканальная установка с поворотным механизмом (мотоподвес)
- Объединение спутникового и эфирного сигнала на один ТВ — нужен сумматор
- Прокладка кабеля по фасаду многоэтажки — нужна согласованная работа на высоте
- Установка для частного дома с большой тарелкой (90+ см) — нужна точная юстировка
Стоимость установки и настройки тарелки
Стоимость установки и настройки тарелкиЦены ориентировочные. Выезд по городу бесплатный. Оборудование (тарелка, конвертер, кабель, кронштейн) покупается отдельно или привозится с собой.
| Тип ремонта | Сложность | Цена от | Срок |
|---|---|---|---|
| Диагностика приёма и расчёт параметров | Низкая | 299 ₽ | 30 мин |
| Настройка ранее установленной тарелки | Средняя | 1 200 ₽ | 40–60 мин |
| Установка тарелки на стену + настройка | Средняя | от 3 000 ₽ | 2–3 часа |
| Установка тарелки на балкон + настройка | Средняя | от 2 500 ₽ | 1,5–2 часа |
| Установка тарелки на крышу + настройка | Высокая | от 4 500 ₽ | 3–4 часа |
| Замена конвертера (LNB) на тарелке | Средняя | 1 500 ₽ | 1 час |
| Прокладка коаксиального кабеля до 15 м | Низкая | 800 ₽ | 40–60 мин |
| Установка дополнительного ресивера в другой комнате | Средняя | от 1 800 ₽ | 1,5 часа |
| Регистрация и активация подписки Триколор/НТВ+ | Низкая | 500 ₽ | 30 мин |
* Гарантия 3 месяца на работы и установленное оборудование. Если место установки сложное — заранее обсудим стоимость.
5 правил чтобы тарелка работала годами
5 правил чтобы тарелка работала годами- Затягивайте крепления намертво после настройки. Главная причина «сбилась после ветра» — болты затянуты не до конца. После идеальной настройки фиксируем все болты с моментом, проверяем что тарелка не двигается рукой.
- Защищайте конвертер от воды. F-разъём на LNB обмотать термоусадочной трубкой и обработать спецмастикой. Это спасает от обмерзания и коррозии контактов зимой.
- Проверяйте крепление раз в год. Особенно после сильных ветров и зимних оттепелей. Проверить — попробовать аккуратно покачать тарелку рукой. Не двигается — всё хорошо.
- Чистите тарелку от снега зимой. Толстый слой снега блокирует сигнал. После снегопада стряхните мягкой щёткой на длинной палке. Не металлической лопатой — повредите зеркало.
- Ставьте грозозащитный сепаратор. В частном секторе и для дач — обязательно. Один сезон гроз без защиты — и сгорает конвертер или входной модуль ресивера. Сепаратор стоит 500 ₽.
- Самостоятельная настройка реальна, но требует подготовки — расчёт параметров и инструмента
- Без измерителя сигнала возможна, но дольше — ищем по бипперу ресивера через помощника
- Главное — точная фиксация — миллиметровое отклонение от оптимума убивает сигнал
- Сложные случаи — мастер с прибором за 1 200 ₽ настраивает за 30 минут, выезд бесплатный, гарантия 3 месяца. Телефон +7 (920) 775-00-11
Частые вопросы
Можно ли настроить спутниковую тарелку без специальных приборов?
Можно, но дольше. Без измерителя сигнала ориентируетесь на индикатор уровня в меню ресивера и на звуковой сигнал (биппер). Нужен помощник в квартире у ТВ, или сами бегаете между тарелкой и ресивером. С измерителем SatFinder за 1 500 ₽ — настройка в одиночку и быстрее.
Где взять азимут и угол места для своего адреса?
На онлайн-калькуляторах dishpointer.com, satbeams.com или в мобильных приложениях SatFinder, Satellite Finder. Вводите ваш адрес и нужный спутник — калькулятор выдаёт точный азимут и угол места. Для центра России и Eutelsat 36B/C обычно ~165–170° и ~22–26° соответственно.
Какой диаметр тарелки нужен?
Для Триколор и НТВ+ в европейской части России — 60 см достаточно. Для приёма ослабленного сигнала на окраинах зоны покрытия или в плохую погоду — 80–90 см. В частном секторе и на даче лучше брать с запасом по диаметру.
Что такое поляризация конвертера и как её настроить?
Это поворот LNB вокруг своей оси. Спутниковый сигнал поляризован — приёмник ловит его только если ориентирован правильно. На большинстве установок угол поляризации = 0, но иногда нужен небольшой поворот (±5–10°). Признак — резкий рост качества сигнала при повороте.
Тарелка ловит сигнал, но качество низкое — что не так?
Три типичных причины: тарелка не точно на спутнике (нужна более точная подстройка азимута и наклона), поляризация не настроена (поверните конвертер), слабый сигнал для вашей зоны (нужна тарелка большего диаметра). Норма — уровень 75%+, качество 60%+.
Можно ли использовать тарелку зимой при снегопаде?
Толстый слой снега блокирует сигнал — придётся чистить. Современное решение — антиобледенитель: нагревательный элемент на тарелку, греется при температуре около нуля и не даёт снегу прилипать. Стоит 1 500–3 000 ₽, для частного дома окупается.
Нужен ли отдельный ресивер для каждого спутника?
Нет, можно с одной тарелкой ловить несколько спутников через мотоподвес или мультифид. Мотоподвес — двигатель крутит тарелку на разные спутники. Мультифид — несколько конвертеров на одной тарелке, ловят разные спутники одновременно. Сложная установка, лучше с мастером.
Какой кабель использовать для спутникового ТВ?
Коаксиальный RG-6 на 75 Ом с двойной фольгированной экранировкой и медной центральной жилой. Длина — минимально необходимая, каждый метр немного ослабляет сигнал. Уличный кабель с UV-защитой от солнца. F-разъёмы — винтовые, не пайка.
Что делать если тарелка не ловит вообще ничего?
Проверьте по списку: 1) правильно ли направлена по азимуту (компас, калькулятор); 2) правильный ли угол наклона (шкала на задней стороне тарелки); 3) подключён ли конвертер к ресиверу через кабель; 4) в меню ресивера выбран ли нужный спутник; 5) нет ли деревьев или зданий на пути сигнала.
Сколько времени занимает самостоятельная установка?
При подготовке и наличии инструмента — от 3 до 6 часов. Час на установку кронштейна, час на сборку тарелки, 1–3 часа на настройку и поиск сигнала. У мастера с прибором — 30 минут на настройку готовой установки, 2 часа на установку с нуля.
Можно ли купить готовый комплект и установить самому?
Да, Триколор и НТВ+ продают готовые комплекты «тарелка + ресивер + смарт-карта + кронштейн» за 5 000–10 000 ₽. Инструкция в коробке. Установка сама по себе несложная, но настройка требует терпения и точности. Если не уверены — лучше доплатить за установку мастером.
Сколько стоит вызов мастера для настройки тарелки?
Настройка готовой установки — от 1 200 ₽. Установка с нуля на стену с настройкой — от 3 000 ₽. Установка на крышу — от 4 500 ₽. Выезд по городу бесплатный, оплата по факту работ. Точную сумму называем после короткой диагностики на месте — оцениваем условия и сложность.
