Разбираем 4 способа подключения цифровой приставки DVB-T2 к старому ТВ без HDMI: RCA-тюльпаны, SCART, RF-модулятор, переходники. Какие кабели и переходники нужны, чтобы оживить старый ТВ. Подключение от 800 ₽, выезд бесплатно.
- Старый ТВ с тюльпанами — кабель RCA из комплекта приставки, подключение за 5 минут
- Очень старый ТВ с одним антенным входом — нужен RF-модулятор за 600–1500 ₽
- ТВ со SCART — переходник SCART-RCA за 200–400 ₽, потом всё как с тюльпанами
- Подключение под ключ от 800 ₽, выезд бесплатный, гарантия 3 месяца
Купили цифровую приставку для эфирного ТВ, открыли коробку — а на старом телевизоре нет ни одного HDMI. Не повод покупать новый ТВ: даже ЭЛТ-телевизор 90-х годов можно подключить к современной приставке за 5 минут и смотреть 20 каналов в цифровом качестве. Разбираем 4 рабочих способа в зависимости от того, какие разъёмы есть на вашем телевизоре.
4 способа подключения старого ТВ к цифровой приставке
4 способа подключения старого ТВ к цифровой приставкеВыбираем способ по разъёмам которые есть на задней панели вашего ТВ.

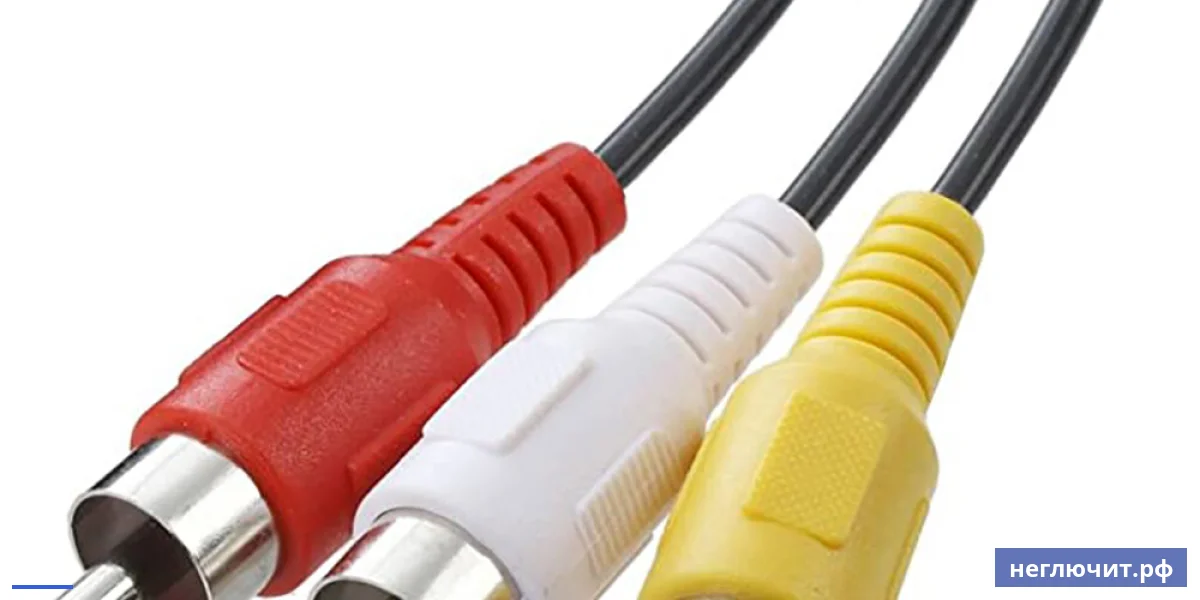

1. Через RCA-тюльпаны (самый частый случай)
Если на ТВ есть три круглых разъёма с цветными метками жёлтый, белый, красный — это RCA-вход. Кабель «тюльпаны-тюльпаны» обычно идёт в комплекте с приставкой. Подключаем по цветам: жёлтый — видео, красный и белый — стерео-звук.
Что проверить самому: Тюльпаны на ТВ обычно подписаны: VIDEO IN (жёлтый), AUDIO L (белый), AUDIO R (красный). Бывают тюльпаны входа и выхода — нам нужны IN (вход).
2. Через SCART-разъём
2. Через SCART-разъёмБольшой прямоугольный 21-контактный разъём на задней панели — это SCART, был стандартом в Европе в 90-е и 2000-е. Подключение через переходник SCART-RCA: одна сторона в ТВ, другая в тюльпаны от приставки. Переходник стоит 200–400 ₽.
Что проверить самому: Часть переходников SCART работает только на вход или только на выход — есть переключатель IN/OUT. Для приставки нужен IN — ставим в режим входа.
3. Через RF-модулятор (старый ТВ только с антенным входом)
Если на ТВ нет ни HDMI, ни тюльпанов, ни SCART — только круглый антенный вход — нужен RF-модулятор. Это коробочка, которая принимает сигнал с приставки по тюльпанам и преобразует в высокочастотный сигнал на один из аналоговых каналов ТВ. Стоит 600–1500 ₽.
Что проверить самому: После подключения модулятора на ТВ запускаем поиск аналоговых каналов — модулятор отдаёт сигнал на одной из метровых частот, ТВ его находит как обычный аналоговый канал.
4. Через активный HDMI to AV конвертер
Если приставка только с HDMI-выходом (бывают новые модели без RCA), но ТВ без HDMI — нужен конвертер HDMI to AV. Это маленькая коробочка с HDMI-входом и тюльпанами на выходе. Стоит 500–1200 ₽, питается от USB.
Что проверить самому: Не путать с обычным переходником без электроники — пассивный «кабель HDMI to RCA» не работает, нужен именно активный конвертер с микросхемой и питанием.
5. Через S-Video (редкий вариант)
На некоторых ТВ 2000-х есть круглый разъём S-Video на 4 или 7 контактов. Он даёт лучшее качество чем тюльпаны, но цифровые приставки S-Video не имеют. Нужен переходник S-Video → RCA или модель приставки с S-Video выходом (редкость).
Что проверить самому: S-Video есть на части портативных ТВ Sony, Panasonic, JVC 2000-х. Чаще игнорируем и используем тюльпаны — качество практически одинаковое для эфирного ТВ.

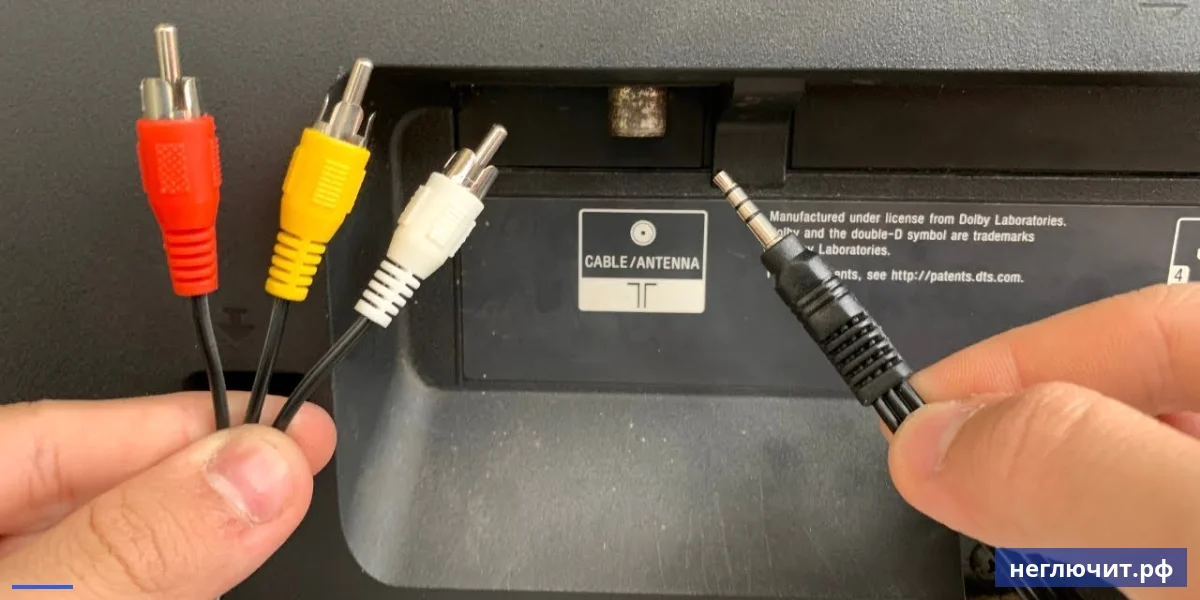

Пошаговое подключение через тюльпаны
Пошаговое подключение через тюльпаны- Осмотрите заднюю панель ТВ. Найдите три цветных круглых разъёма — жёлтый VIDEO IN, белый AUDIO L IN, красный AUDIO R IN. Иногда они на боковой панели или сверху.
- Достаньте кабель RCA из коробки приставки. Обычно идёт в комплекте — три провода в одной обёртке с цветными штекерами на концах. Если нет — купите отдельно за 150–300 ₽.
- Подключите кабель к приставке. На задней панели приставки разъёмы VIDEO OUT (жёлтый), AUDIO L OUT (белый), AUDIO R OUT (красный). Подключаем по цветам.
- Подключите кабель к телевизору. С другой стороны кабеля — те же цвета — вставляем в соответствующие входы на ТВ. Жёлтый в жёлтый, белый в белый, красный в красный.
- Подключите антенну к приставке. Коаксиальный антенный кабель в разъём ANT IN на задней панели приставки.
- Включите ТВ и переключите вход. На пульте ТВ нажмите Source / Input / AV / Video. Выберите режим AV или Video — это вход тюльпанов.
- Включите приставку и запустите автопоиск. В меню приставки → Поиск каналов → Автопоиск. Через 1–3 минуты найдёт 20 цифровых каналов.
Что можно сделать самому — простые проверки
- Осмотреть заднюю панель ТВ и определить какие разъёмы есть
- Подключить тюльпаны строго по цветам — жёлтый-белый-красный
- Переключить вход на ТВ через кнопку Source / Input / AV
- Проверить нет ли переключателя IN/OUT на SCART-переходнике
- Запустить поиск аналоговых каналов на ТВ если используется RF-модулятор
- Поднять громкость на ТВ если нет звука — иногда стоит на минимуме на AV-входе
- Проверить штекеры на чистоту — окисление контактов даёт серый экран
Симптом → Причина → Решение
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Картинка чёрно-белая через тюльпаны | ТВ выставлен в режим PAL, а приставка отдаёт SECAM — или наоборот | В меню приставки → Видеосистема → переключить PAL ↔ AUTO ↔ SECAM. Чаще всего помогает AUTO. |
| Звук есть, картинки нет | Не подключён жёлтый видео-тюльпан или перепутан с тюльпаном звука | Проверить — жёлтый VIDEO должен быть в жёлтый разъём ТВ. Часто желтый случайно вставляют в красный или белый. |
| Картинка есть, нет звука | Не подключены аудио-тюльпаны или громкость на ТВ выкручена в ноль | Подключить белый и красный тюльпаны в AUDIO L и R. Поднять громкость на ТВ. Проверить меню приставки → Аудио → Стерео. |
| Картинка дёргается, идут полосы | Плохой кабель или повреждённый штекер | Заменить кабель RCA на новый. Старые тюльпаны часто разбалтываются — пайка штекера разваливается. |
| На ТВ нет AV-входа в меню Source | ТВ старого года выпуска — переключение через специальную кнопку, а не через Source | Поискать кнопки TV / AV на пульте или панели ТВ. Иногда переключение работает через канал 0 или 90+. |
| Через RF-модулятор не находится канал | Модулятор отдаёт сигнал на занятой частоте — есть аналоговая помеха | На корпусе модулятора переключатель частот — попробовать другую (обычно CH 36, 37, 38). |
| Картинка нечёткая, как через старую антенну | Это нормально — аналоговый видеотракт ТВ ограничен по разрешению | ЭЛТ ТВ покажут максимум 480 строк независимо от качества источника. Картинка будет на уровне VHS — это физика. |
| Тюльпаны вставлены, но ТВ показывает шум | Не переключён вход на AV, а оставлен на антенне | Нажать кнопку Source / Input / AV / TV-AV на пульте ТВ. Выбрать AV1 или Video1. |
Когда лучше вызвать мастера — сложные случаи
- ТВ совсем без внешних входов — только антенный, нужен подбор RF-модулятора под частоты
- Несколько источников сигнала — приставка, DVD-плеер, видеомагнитофон, нужен селектор-коммутатор
- Очень старый ТВ с малым размером экрана — проверка работоспособности перед подключением
- Прокладка кабеля от антенны через несколько комнат — нужен инструмент и расходники
- ТВ с залипшей кнопкой Source / Input — нужен ремонт самого ТВ или внешний пульт
- Нет звука или картинки после всех проверок — подозрение на неисправность ТВ
- Подключение к проектору с RCA-входом или мини-ТВ для дачи с особыми разъёмами
Стоимость подключения и оборудования
Стоимость подключения и оборудованияЦены ориентировочные. Выезд по городу бесплатный. Оборудование (модулятор, конвертер, кабели) покупаем по факту необходимости.
| Тип ремонта | Сложность | Цена от | Срок |
|---|---|---|---|
| Диагностика и определение типа подключения | Низкая | 299 ₽ | 20 мин |
| Подключение приставки через тюльпаны RCA | Низкая | 800 ₽ | 20–30 мин |
| Подключение через SCART-переходник | Низкая | 900 ₽ | 30 мин |
| Установка RF-модулятора для совсем старого ТВ | Средняя | 1 200 ₽ | 40–60 мин |
| Установка HDMI to AV конвертера | Средняя | 1 100 ₽ | 30–40 мин |
| Подключение через S-Video с переходником | Средняя | 1 000 ₽ | 40 мин |
| Замена сломанного RCA-кабеля на новый | Низкая | 500 ₽ | 15 мин |
| Настройка цветовой системы PAL/SECAM/AUTO | Низкая | 300 ₽ | 10 мин |
| Перепайка тюльпановых разъёмов на ТВ | Высокая | от 1 800 ₽ | 1–2 дня |
* Гарантия 3 месяца на работы и установленное оборудование. Если ремонт ТВ нецелесообразен — поможем выбрать недорогой современный.
Сравнение способов подключения по качеству и цене
Какой способ выбрать в зависимости от ТВ и бюджета.
| Способ | Качество | Цена оборудования | Когда брать |
|---|---|---|---|
| RCA-тюльпаны | Хорошее (стандартное) | 0 ₽ (в комплекте) | По умолчанию |
| SCART через переходник | Хорошее (как тюльпаны) | 200–400 ₽ | Если есть SCART |
| S-Video с переходником | Чуть лучше тюльпанов | 300–600 ₽ | Редко |
| RF-модулятор | Хуже тюльпанов | 600–1 500 ₽ | Только если нет AV |
| HDMI to AV конвертер | Хорошее | 500–1 200 ₽ | Если приставка без RCA |
5 правил чтобы старый ТВ работал ещё годы
5 правил чтобы старый ТВ работал ещё годы- Не отключайте резко из розетки. ЭЛТ-телевизоры не любят аварийных отключений — выходит из строя ВВ-трансформатор и кинескоп. Всегда выключайте кнопкой.
- Не двигайте включённый ЭЛТ. При работе кинескоп под высоким напряжением — резкое движение может повредить катод. Перемещайте только в выключенном состоянии.
- Чистите контакты тюльпанов раз в год. Окисление латунных контактов снижает качество картинки и звука. Протрите ватной палочкой со спиртом и заново подключите.
- Не ставьте магниты рядом. Громкоговорители без экранирования, мобильные телефоны и колонки рядом с кинескопом размагничивают экран и оставляют цветные пятна.
- Включайте раз в неделю даже если не смотрите. Длительный простой ЭЛТ-ТВ ведёт к высыханию конденсаторов и выходу из строя. Достаточно 15–30 минут работы в неделю.
- ТВ с тюльпанами — кабель из комплекта приставки, всё работает за 5 минут
- ТВ с SCART — переходник SCART-RCA за 200–400 ₽, дальше как с тюльпанами
- Совсем старый ТВ только с антенным входом — RF-модулятор 600–1500 ₽
- Сложные случаи — мастер от 800 ₽ подключения, выезд бесплатный, гарантия 3 месяца. Телефон +7 (920) 775-00-11
Частые вопросы
Можно ли вообще подключить цифровую приставку к ламповому ТВ 80-х годов?
Да, если на ТВ есть хотя бы антенный вход. Старые ламповые ТВ показывают через RF-модулятор — он преобразует сигнал приставки в аналоговый радиосигнал на одном из метровых каналов. Картинка будет в качестве аналогового ТВ, но 20 цифровых каналов идти будут.
Что такое тюльпаны на телевизоре?
Это разговорное название RCA-разъёмов — три круглых гнезда с цветными метками жёлтый, белый, красный. Стандарт композитного видео и стерео-звука с 1980-х годов. На приставках они тоже есть как VIDEO OUT и AUDIO L/R OUT. Подключение строго по цветам.
Какой кабель нужен для подключения через тюльпаны?
Кабель «3 RCA — 3 RCA» (три тюльпана на одном конце — три тюльпана на другом). Длина 1–2 метра достаточно. Обычно идёт в комплекте с приставкой. Если нет — стоит 150–300 ₽ в любом магазине электроники.
Что делать если у меня SCART но нет тюльпанов?
Купить переходник SCART-RCA за 200–400 ₽. Одна сторона — SCART, вставляется в ТВ. Вторая — три тюльпана, в них подключаются тюльпаны от приставки. Важно — на переходнике может быть переключатель IN/OUT, ставьте в положение IN (вход).
Что такое RF-модулятор и где его взять?
Это коробочка-преобразователь: на входе тюльпаны от приставки, на выходе антенный кабель. Подаёт сигнал на один из метровых каналов аналогового ТВ. После подключения на ТВ нужно настроить новый канал — модулятор обычно вещает на CH 36–38. Стоит 600–1500 ₽, продаётся в магазинах электроники и на маркетплейсах.
Картинка чёрно-белая — что делать?
Это проблема цветовой системы. В России долго был стандарт SECAM, в Европе и большинстве современных ТВ — PAL. В меню приставки найдите Видеосистема или TV System и переключите в AUTO. Если AUTO нет — попробуйте все варианты по очереди.
Есть ли «кабель HDMI на тюльпаны» в магазинах?
Пассивные кабели «HDMI to RCA» — мошенничество, не работают. HDMI цифровой, тюльпаны аналоговые, нужна электроника для преобразования. Берите только активный конвертер с микросхемой и питанием от USB — стоит 500–1200 ₽.
Работает ли цифровая приставка через RF-модулятор с современным качеством картинки?
Нет, качество будет на уровне обычного аналогового ТВ — около 240 строк. RF-модулятор обрезает разрешение цифрового сигнала до аналогового стандарта. Картинка будет смотрибельной, но без HD-чёткости — на старом ТВ это не критично.
Что лучше — RCA или SCART?
По качеству эквивалентно — оба передают композитный сигнал. SCART универсальнее (есть стерео-звук и иногда RGB-видео), но требует переходник. На практике никакой разницы для просмотра эфирных каналов нет. Берите то, что есть на ТВ.
Стоит ли менять старый ТВ или достаточно подключить приставку?
Зависит от состояния ТВ. Если он показывает чётко, есть звук и изображение стабильное — приставка за 1500 ₽ + кабели 200 ₽ дадут вам 20 каналов в HD-источнике. Если ТВ уже глюкавит — лучше купить недорогой современный с встроенным DVB-T2 (от 12 000 ₽), приставка не понадобится.
Можно ли подключить через S-Video?
Большинство современных приставок S-Video не имеют. Если у ТВ есть S-Video — придётся подключать через тюльпаны (которые тоже обычно есть рядом). Качество S-Video чуть лучше композитного, но для эфирного ТВ разница незаметна.
Сколько стоит подключение приставки к старому ТВ у мастера?
Простое подключение через тюльпаны — от 800 ₽. Через SCART-переходник — от 900 ₽. С установкой RF-модулятора — от 1 200 ₽. Выезд по городу бесплатный. Если нужно специфическое оборудование (модулятор, конвертер) — привезём с собой и покажем варианты, оплата по факту работ.
